在工业生产中,镀层的厚度过薄将难以施展质料的特殊功效和性能等作用, 过厚则会造成经济上的铺张,并且镀层的厚薄不匀或未抵达划定要求, 将会对其机械物理性能爆发不良影响。因此,质料外貌镀层的厚度匀称性是最为主要的产品质量指标之一。
对证料外貌镀层举行检测,已成为质料加工工业和用户举行产品质量检测必备的最主要的工序,是产品抵达优质标准的必备手段。

一、镀层厚度的测试要领
1、磁性法 GB/T 4956-2003
2、涡流法 GB/T 4957-2003
3、显微镜法 GB/T 6462-2005
4、库仑法 GB/T 4955-2005
5、X射线光谱法 GB/T 16921-2005

二、测试原理及适用规模
磁性法
磁性测厚仪丈量测头与基体金属的磁引力
，该磁引力受到笼罩层保存的影响。
该要领适用于磁性基体上非磁性笼罩层厚度
，例如釉瓷和搪瓷层
，钢铁上镀镉、钢铁镀锌。

涡流法
涡流测厚仪爆发高频电磁场
，在测头下面的导体中爆发涡流
，涡流的振幅和相位与非磁性笼罩层厚度保存函数关系。
该要领适用于非磁性基体金属上非导电性笼罩层厚度
，例如阳极氧化膜层。

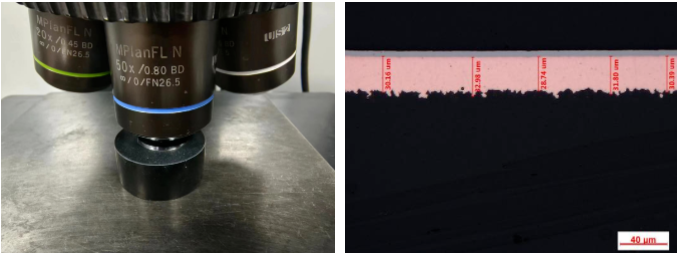

显微镜法
使用显微镜
，对样品举行切割、镶嵌、研磨、抛光和侵蚀的横断面举行视察
，以丈量出各层厚度。
该要领适用于金属笼罩层、氧化膜层和釉瓷或玻璃搪瓷笼罩层。

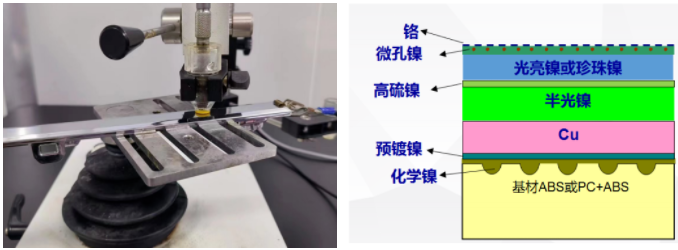

库仑法
用适当的电解液阳极消融准确限制面积内的笼罩层
，通过库仑计丈量电解所消耗的电量
，从而盘算镀层的厚度。
该要领适用于导电性笼罩层
，例如铁镀锌、铜镀锡、铁铜镀镍等等
，也适用于多层系统的丈量（Cr-Ni-Cu）。

X射线光谱法
使用X射线与基体和笼罩层的相互作用而爆发的离散波长和能量的二次辐射
，这些辐射强度与笼罩层厚度成比例。
该要领适用于电镀及电子线路板等行业需要剖析的金属笼罩层厚度
，包括：铝（Al）
，铜（Cu）
，金（Au）
，锡（Sn）
，银（Ag）
，锌（Zn）等类型的镀层
，也可用于丈量三层笼罩层系统的厚度和因素。

三、镀层厚度测试要领优弱点
磁性法和涡流法
优点：利便快捷
，测试本钱低
，样品是无损测试。
弱点：样品需要适当的平整面
，测试准确性受到的影响因素较多
，如基体金属磁性
，基体金属厚度
，边沿效应
，曲率
，外貌粗糙度等。

显微镜法
优点：样品的适用规模较广
，险些能够识别出大大都镀层、氧化层、涂层
，丈量规模宽
，不受笼罩层厚度巨细的影响
，从几微米到几百微米都可以准确丈量
，单层多层均可测试
，效果直观可见
，被多个车厂标准认同
，视为仲裁要领。
弱点：测试历程较长
，样品需要破损
，1-2微米以下的厚度无法胜任。

库仑法
优点：适用的样品基材和镀层种类较多
，单层多层均可测试
，小于1微米以下也可完成准确测试。少数车厂标准视为仲裁要领。
弱点：测试历程较长
，需要使用化学试剂
，镀层厚度较厚时容易电解不充分而提前终止测试
，导致效果偏低而需重新测试。样品需要一定的平整面
，测试后样品被局部破损影响外观。

X射线光谱法
优点：适用的样品基材和镀层种类较多
，单层多层均可测试
，属于无损测试
，测试周期短。
弱点：测试装备较为珍贵
，依赖于校正标准块。

总结
测试镀层厚度的要领有许多
，GB/T 6463-2005中还提及了双光束显微镜法、β射线反向散射法、裴索多光束法、轮廓仪法、扫描电子显微镜法等要领。怎样选择合适的测试要领
，需要凭证产品标准的要求
，样品的基体和镀层类型
，样品的巨细清静整性等举行选择。

四、NTEK赢天堂 & 金属实验室
金属机械性能
抗拉强度、屈服强度、延伸率、布氏硬度、维氏硬度、洛氏硬度
金属因素剖析
金属牌号剖析、金属纯度剖析
金相剖析
金相显微组织、非金属夹杂物、晶粒度、焊缝质量
金属镀层
镀层厚度、微孔微裂纹、镀层电位差、镀层附着力
